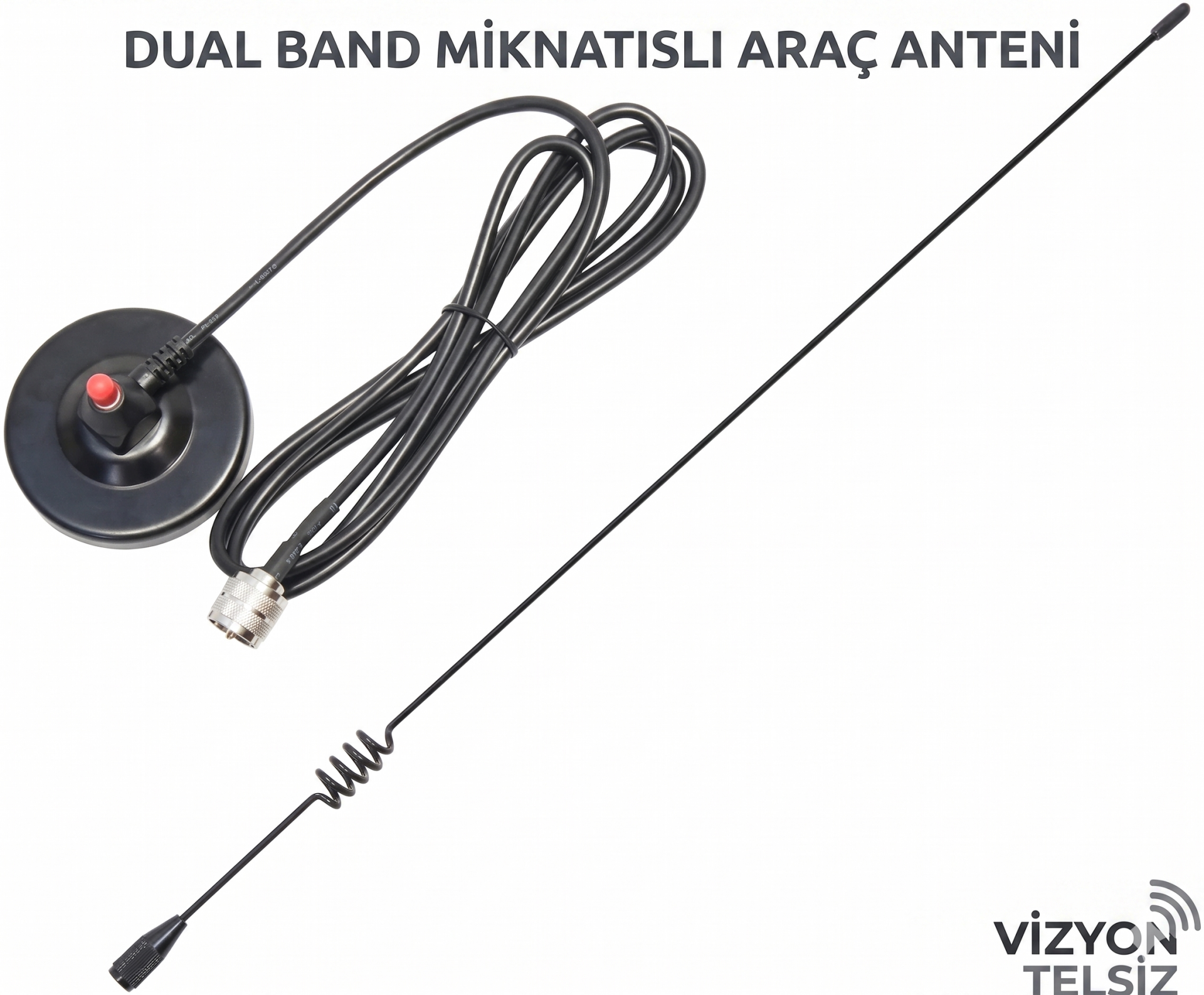

Dual Band Araç Anteni Mıknatıslı Set

Mıknatıslı Araç Anteni UHF/VHF Dual Band Set: Mobil Haberleşmede Kapsamlı Rehber

Mobil haberleşme dünyasında kesintisiz, güvenilir ve yüksek menzilli iletişim kurmak, kullanılan ekipmanların kalitesine doğrudan bağlıdır. Bu ekipmanlar arasında en kritik olanlardan biri şüphesiz antendir. Özellikle araç içi kullanımlarda pratikliği ve yüksek performansıyla öne çıkan mıknatıslı (manyetik tabanlı) araç anteni UHF/VHF dual band setleri, hem profesyonel saha ekipleri hem de amatör telsizciler (radyo amatörleri) için vazgeçilmez bir donanımdır.

Bu rehberde, UHF ve VHF bantlarında çift frekanslı çalışabilen mıknatıslı araç anten setlerinin çalışma prensiplerini, teknik bileşenlerini, montaj dinamiklerini ve RF (Radyo Frekansı) performansını maksimize edecek detayları mühendislik perspektifiyle ele alacağız.

Bölüm 1: Neden Dual Band (Çift Bant) Anten?

Telsiz haberleşmesinde kullanılan frekans bantları, dalga boylarının fiziksel özelliklerine göre farklı davranışlar sergiler. Dual band antenler, telsiz cihazınızın hem VHF (Very High Frequency - Genellikle 136-174 MHz) hem de UHF (Ultra High Frequency - Genellikle 400-470 MHz) bantlarında optimum rezonansa ulaşmasını sağlar.

• VHF Bandının Karakteristiği: Dalga boyu daha uzundur (yaklaşık 2 metre). Bu sayede ormanlık alanlar, engebeli araziler ve açık deniz gibi açık alanlarda sinyal daha az sönümlenerek çok daha uzak mesafelere ulaşabilir. Ancak bina ve betonarme yapıların içine nüfuz etme konusunda zayıftır.

• UHF Bandının Karakteristiği: Dalga boyu daha kısadır (yaklaşık 70 santimetre). Kısa dalga boyu, sinyalin pencerelerden, kapılardan ve binaların arasından sekerek ilerlemesine olanak tanır. Bu nedenle şehir içi, yoğun yapılaşmanın olduğu bölgeler ve bina içi haberleşmelerde UHF tercih edilir. DMR (Digital Mobile Radio) gibi modern dijital sistemler genellikle UHF bandında yoğunlaşır.

Dual band bir araç anteni seti kullanmak, kullanıcının bulunduğu coğrafi şartlara ve haberleşme senaryosuna göre iki bant arasında geçiş yapabilmesine olanak tanır ve tek bir fiziksel antenle iki farklı spektrumda yüksek verim alınmasını sağlar.

Bölüm 2: Mıknatıslı Anten Setinin Temel Bileşenleri

Tipik bir mıknatıslı araç anteni seti üç ana bileşenden oluşur: Manyetik taban, anten çubuğu (whip) ve koaksiyel kablo/konektör grubu.

1. Manyetik Taban (Magnetic Base)

Mıknatıslı taban, antenin aracın kaportasına tutunmasını sağlayan parçadır. Çapları genellikle 5 cm ile 15 cm arasında değişir. Antenin uzunluğuna, ağırlığına ve aracın seyir hızına bağlı olarak uygun çapta bir taban seçilmelidir. Kaliteli tabanların alt kısmında, aracın boyasını çizilmelerden korumak için ince bir kauçuk veya folyo ped bulunur. Bu ped, manyetik tutunmayı zayıflatmayacak ancak sürtünme hasarını önleyecek bir kalınlıkta (genellikle milimetrik) tasarlanır.

2. Anten Çubuğu (Whip) ve Bobin Yapısı

Dual band antenler, hem VHF hem de UHF'de çalışabilmek için özel olarak tasarlanmış bobinlere (loading coil) sahiptir. Anten çubuğu genellikle paslanmaz çelikten üretilir ve rüzgar direncine karşı esnek yapıda olur. Ortasında veya tabanında yer alan bobinler, antenin elektriksel uzunluğunu ayarlayarak her iki frekans bandında da SWR (Standing Wave Ratio - Duran Dalga Oranı) değerini düşürür.

3. Koaksiyel Kablo ve Konektörler

Mıknatıslı anten setlerinde genellikle 3 ila 5 metre uzunluğunda, RG-58 veya kayıpları daha düşük olan benzer kalitede koaksiyel kablolar kullanılır. Araç kapılarının veya bagaj kapaklarının arasından geçeceği için kablonun esnek olması önemlidir. Konektör tarafında ise kullanılacak telsiz cihazına göre PL-259 (UHF konektör), SMA (Erkek veya Dişi) veya BNC tipi uçlar bulunur. Modern dijital el telsizlerine araç kiti üzerinden bağlantı yaparken uygun adaptörlerin seçilmesi empedans uyumu (50 Ohm) açısından kritik önem taşır.

Bölüm 3: "Ground Plane" (Topraklama Düzlemi) Etkisi

Mıknatıslı araç antenlerinin yüksek performans göstermesinin arkasındaki temel fiziksel prensip, aracın metal tavanının bir "Ground Plane" yani radyo frekansı topraklama düzlemi olarak işlev görmesidir.

Birçok dikey çubuk anten aslında "çeyrek dalga" (1/4 wave) veya eşdeğeri olarak çalışır ve verimli yayın yapabilmek için kendi yansımasına (eksik olan diğer çeyrek dalgaya) ihtiyaç duyar. Anten aracın metal tavanına oturduğunda, metal yüzey bir ayna görevi görerek antenin elektriksel olarak "yarım dalga" bir dipol gibi davranmasını sağlar.

Önemli Mühendislik Detayı: Mıknatıslı tabanın altında plastik veya kauçuk bir koruyucu olsa da, RF sinyalleri yüksek frekanslarda kapasitif kuplaj (capacitive coupling) yoluyla aracın metal kaportasına iletilir. Bu nedenle mıknatıslı antenlerin plastik, fiberglas veya cam yüzeylere (örneğin panoramik cam tavanlara) tutturulması durumunda Ground Plane oluşmayacağı için SWR değeri tehlikeli boyutlara ulaşabilir ve telsizin çıkış katına (PA modülü) zarar verebilir.

Bölüm 4: SWR Ayarı ve Performans Optimizasyonu

Mükemmel bir anten seti satın almış olsanız bile, doğru ayarlanmadığı takdirde cihazınızın gücü havaya yayınlanmak yerine cihaza geri dönecektir. SWR (Duran Dalga Oranı), telsizden çıkan gücün ne kadarının anten tarafından yayınlandığını, ne kadarının geri yansıdığını gösteren bir ölçüdür. İdeal bir sistemde bu oran 1:1'dir, ancak pratikte 1.5:1 ve altı oldukça başarılı kabul edilir.

Çoğu kaliteli dual band mıknatıslı anten fabrikadan ön ayarlı (pre-tuned) olarak gelir. Ancak yine de montaj sonrası bir SWR metre veya anten analizörü ile ölçüm yapılması tavsiye edilir. Gerekirse, anten çubuğunun tabana girdiği noktadaki alyan vidaları gevşetilerek anten boyunda yapılacak birkaç milimetrelik uzatma veya kısaltma işlemleri ile rezonans frekansı tam istenilen noktaya çekilebilir.

Bölüm 5: Mıknatıslı Anten Setinin Avantajları ve Limitasyonları

Avantajları:

1. Tahribatsız Montaj: Aracın tavanını veya bagaj kapağını delmeye (NMO montajı gibi) gerek kalmaz. Kiralık veya şirket araçları için mükemmel bir çözümdür.

2. Taşınabilirlik ve Güvenlik: İhtiyaç duyulmadığında, aracı yıkamaya sokarken veya hırsızlık riskine karşı saniyeler içinde sökülüp bagaja kaldırılabilir.

3. Esneklik: Farklı telsiz sistemleri (Analog PMR/VHF cihazlar, DMR dijital sistemler) arasında frekans değişikliği gerektiğinde anteni söküp uygun frekanslı bir başka manyetik anten takmak çok kolaydır.

Dezavantajları ve Limitasyonları:

1. Kablo Yıpranması: Kablo genellikle kapı fitillerinin veya bagaj lastiklerinin arasından geçer. Zamanla bu sıkışma noktalarında koaksiyel kablonun iç yapısı ezilebilir, bu da empedansın bozulmasına ve sinyal kayıplarına yol açabilir.

2. Yüksek Hız Riski: Dev boyutlu (örneğin 1 metreden uzun) ve ağır bobinli antenler, yeterince geniş bir manyetik taban kullanılmazsa otoyol hızlarında veya şiddetli rüzgarlarda araçtan koparak tehlike yaratabilir.

3. Boya Hassasiyeti: Altındaki kauçuk koruyucuya rağmen, antenin altına giren mikroskobik toz ve kum taneleri, anten sökülüp takılırken veya rüzgarda hafifçe titrerken aracın verniğinde ince kılcal çizikler oluşturabilir. Kurulumdan önce tavan yüzeyinin iyice silinmesi bu riski minimize eder.

Bölüm 6: Doğru Konumlandırma Stratejisi

Anten montajında konumlandırma, performansı doğrudan etkileyen en önemli faktörlerden biridir. Bir aracın üzerinde en iyi ve her yöne eşit dağılan (omni-directional) sinyal radyasyonu (radyasyon patern'i) elde etmek için antenin aracın tavanının tam geometrik merkezine yerleştirilmesi gerekir.

• Eğer anten bagaj kapağına yerleştirilirse, sinyal aracın ön tarafına doğru daha güçlü, arka tarafına doğru daha zayıf yayılacaktır. (Aracın gövdesi yansıtıcı görevi görür).

• Eğer anten çamurluğa veya tavanın çok kenarına yerleştirilirse, yayın paterni asimetrik olacak ve belirli yönlerde kör noktalar oluşacaktır.

• Anteni bagaj üstü port bagaj demirlerine çok yakın koymak veya hemen yanındaki başka antenlerle (FM radyo anteni gibi) etkileşime sokmak, kapasitif yüklenmeyi değiştirerek rezonans frekansını kaydırabilir.

Sonuç Değerlendirmesi

Mıknatıslı araç anteni UHF/VHF dual band setleri; pratik kurulumları, araca zarar vermeyen yapıları ve çift bant destekleri ile mobil RF haberleşmesinin temel yapı taşlarındandır. Gerek dijital haberleşmenin avantajlarından yararlanılan modern telekomünikasyon projelerinde, gerekse doğa sporlarında ya da konvoy haberleşmelerinde doğru seçilmiş, SWR ayarı yapılmış ve tavanın tam ortasına yerleştirilmiş kaliteli bir manyetik anten seti; çoğu zaman telsizin kendisi kadar, hatta bazen daha fazla, iletişim kalitesini belirleyen unsur olacaktır. İyi bir RF topraklaması, düşük kayıplı RG-58/RG-316 kablo kullanımı ve kaliteli pirinç/altın kaplama konektörler ile bu sistemlerden yıllarca yüksek performans almak mümkündür.
